CZS型單級雙吸柴油機泵

所屬分類：柴油機水泵
瀏覽次數：1052

二維碼：

添加時間：2022-12-12

簡要說明：

產品特點：

本型泵的吸入口與吐出口均（jun1）在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。

泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。

泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，製有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，製有放水的管螺孔。

經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。

雙吸密封環用以減少水泵壓力室的水漏回吸水室。

泵通過彈性聯軸器由電動機直接傳動。亦可用內燃機傳動。

軸封為軟填料密封（根據用戶需要可采用機械密封結構）。

產品概述：

CZS型單級雙吸柴油機泵是新型節能臥式中開泵，供輸送清水或物理化學性質類似於水的其他液體，根據用戶需求，通過改變泵結構及材質可用於輸送多泥砂水或各類腐蝕性液體，該係列泵適用於工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。

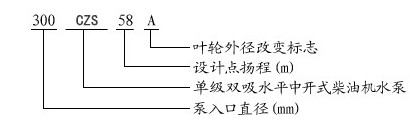

型號意義:

參數圖表：

型號	流量	揚程	轉速(r/min)	功率 (KW)		效率(%)	汽蝕餘量(NPSH)r	重量
型號	(m3/h)	(m)	轉速(r/min)	軸功率	電機功率	效率(%)	汽蝕餘量(NPSH)r	重量
150CZS78	126	82	2950	40	55	70	3.7	140
	160	78		45		75.5
	198	70		52		72
150CZS78A	112	67		30.1	45	68
	144	62		33.4		72.6
	180	55		38.5		70
150CZS50	130	52		25.2	37	73	3.9	130
	160	50		27.3		80.4
	220	40		31.1		77
150CZS50A	112	44		18.6	30	72
	144	40		20		75.5
	180	35		24.5		70
150CZS50B	108	38		17.2	22	65
	133	36		18		72.5
	160	32		19.4		72
200CZS95	183	103		83.1	132	62	5.3	260
	280	95		91.4		79.2
	324	87		102.4		75
200CZS95A	180	92		67.3	110	67
	260	85		83.3		75
	306	78		94.3		73
200CZS95B	216	82		64.8	90	62
	280	75		73.8		72
	351	68		80.9		70
200CZS63	180	69		54.8	75	74	5.8	230
	270	63		58.3		82.7
	324	53		66.7		76
200CZS63A	216	54		37.8	55	70
	280	46		45.1		75
	324	37		46.6		70
200CZS42	216	48		34.8	45	81	6	180
	280	42		38.1		84.2
	324	35		40.2		81
200CZS42A	198	43		30.5	37	76
	270	36		33.1		80
	310	31		34.4		76
250CZS65	360	71	1450	92.8	132	75	3.1	485
	485	65		109.2		78.6
	612	58		130.6		74
250CZS65A	342	61		77	90	74
	420	48		88.5		77.7
	540	50		98		75
250CZS39	360	42		54.2	75	76	3.2	380
	485	39		61.5		83.6
	612	32		67.5		79
250CZS39A	324	35		41.7	55	74
	468	30		48.4		79
	576	25		50.9		77
250CZS24	360	27		33.1	45	80	3.5	365
	485	24		36.9		85.8
	576	19		36.4		82
250CZS24A	324	22		25.6	37	80
	414	20		27.2		83.3
	482	17		27.9		82
250CZS14	360	16		19.6	30	80	3.8	320
	485	14		21.5		85.8
	576	11		22.1		78
250CZS14A	324	13		14.5	18.5	78
	414	11		15.2		82.7
	482	8		14.6		75
300CZS90	590	93		202	320	74	4.2	840
	790	90		243		79.6
	936	82		279		75
300CZS90A	576	86		190	280	71
	756	78		216.4		74.2
	918	70		247		71
300CZS90B	540	72		150	220	70
	720	67		180		73
	900	57		200		70
300CZS58	576	63		131.8	200	75	4.4	810
	790	58		147.9		84.2
	972	50		165.5		80
300CZS58A	529	53		100.5	160	76
	720	49		118		82.5
	893	42		130.9		78

功能介紹

產品特點：

本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。

泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。

泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，製有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，製有放水的管螺孔。

經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。

雙吸密封環用以減少水泵壓力室的水漏回吸水室。

泵通過彈性聯軸器由電動機直接傳動。亦可用內燃機傳動。

軸封為軟填料密封（根據用戶需要可采用機械密封結構）。

產品概述：

CZS型單級雙吸柴油機泵是新型節能臥式中開泵，供輸送清水或物理化學性質類似於水的其他液體，根據用戶需求，通過改變泵結構及材質可用於輸送多泥砂水或各類腐蝕性液體，該係列泵適用於工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。
型號意義:

參數圖表：

型號	流量	揚程	轉速(r/min)	功率 (KW)		效率(%)	汽蝕餘量(NPSH)r	重量
型號	(m3/h)	(m)	轉速(r/min)	軸功率	電機功率	效率(%)	汽蝕餘量(NPSH)r	重量
150CZS78	126	82	2950	40	55	70	3.7	140
	160	78		45		75.5
	198	70		52		72
150CZS78A	112	67		30.1	45	68
	144	62		33.4		72.6
	180	55		38.5		70
150CZS50	130	52		25.2	37	73	3.9	130
	160	50		27.3		80.4
	220	40		31.1		77
150CZS50A	112	44		18.6	30	72
	144	40		20		75.5
	180	35		24.5		70
150CZS50B	108	38		17.2	22	65
	133	36		18		72.5
	160	32		19.4		72
200CZS95	183	103		83.1	132	62	5.3	260
	280	95		91.4		79.2
	324	87		102.4		75
200CZS95A	180	92		67.3	110	67
	260	85		83.3		75
	306	78		94.3		73
200CZS95B	216	82		64.8	90	62
	280	75		73.8		72
	351	68		80.9		70
200CZS63	180	69		54.8	75	74	5.8	230
	270	63		58.3		82.7
	324	53		66.7		76
200CZS63A	216	54		37.8	55	70
	280	46		45.1		75
	324	37		46.6		70
200CZS42	216	48		34.8	45	81	6	180
	280	42		38.1		84.2
	324	35		40.2		81
200CZS42A	198	43		30.5	37	76
	270	36		33.1		80
	310	31		34.4		76
250CZS65	360	71	1450	92.8	132	75	3.1	485
	485	65		109.2		78.6
	612	58		130.6		74
250CZS65A	342	61		77	90	74
	420	48		88.5		77.7
	540	50		98		75
250CZS39	360	42		54.2	75	76	3.2	380
	485	39		61.5		83.6
	612	32		67.5		79
250CZS39A	324	35		41.7	55	74
	468	30		48.4		79
	576	25		50.9		77
250CZS24	360	27		33.1	45	80	3.5	365
	485	24		36.9		85.8
	576	19		36.4		82
250CZS24A	324	22		25.6	37	80
	414	20		27.2		83.3
	482	17		27.9		82
250CZS14	360	16		19.6	30	80	3.8	320
	485	14		21.5		85.8
	576	11		22.1		78
250CZS14A	324	13		14.5	18.5	78
	414	11		15.2		82.7
	482	8		14.6		75
300CZS90	590	93		202	320	74	4.2	840
	790	90		243		79.6
	936	82		279		75
300CZS90A	576	86		190	280	71
	756	78		216.4		74.2
	918	70		247		71
300CZS90B	540	72		150	220	70
	720	67		180		73
	900	57		200		70
300CZS58	576	63		131.8	200	75	4.4	810
	790	58		147.9		84.2
	972	50		165.5		80
300CZS58A	529	53		100.5	160	76
	720	49		118		82.5
	893	42		130.9		78
