SH型單級雙吸清水離心泵

SH型泵是單級雙吸、臥式中開離心泵。供輸送清水及物理化學性質類似於水的液體。液體高溫度不得過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。

產品概述：

SH型泵是單級雙吸、臥式中開離心泵。供輸送清水及物理化學性質類似於水的液體。液體高溫度不得過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。

目前生產的S h型泵有：

6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-13、8Sh-13A、10Sh-9、10Sh-9A、10Sh-13、 10Sh-13A、10Sh-19、1OSh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12 Sh-9A、12 Sh-98、12 Sh-13、12 Sh-13A、12Sh-19、12Sh-19A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-9B、14Sh-13、14 Sh-13A。

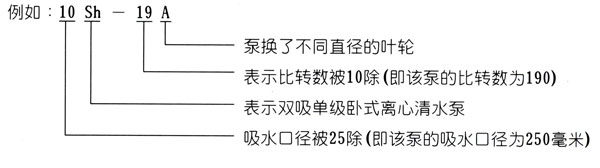

型號意義：

結構說明：

本型泵的吸人口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針方向旋轉。如根據用戶特殊訂貨需要也可改為順時針旋轉。

本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為碳素鋼外，其餘多為鑄鐵製成。

泵體與泵蓋構成葉輪的工作室，在進出水法蘭上製有安裝真空表和壓力表的管螺-，進出水法蘭的下部製有放水的管螺。

葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有-些剩餘軸向力則同軸端的軸承承受。

泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

水泵通過聯軸器由電動機直接傳動。

軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏人泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流人填料腔起水封作用。

產品結構：

產品相關文檔：

如果您想對SH型單級雙吸清水離心泵做進一步了解,請點下方連接進行查看

【SH型單級雙吸清水離心泵性能參數表】介紹SH型單級雙吸清水離心泵各個規格對應的流量、揚程、功率、效率等數據。

【SH型單級雙吸清水離心泵安裝尺寸】介紹SH型單級雙吸清水離心泵各個規格產品的安裝尺寸和法蘭連接尺寸。

【SH型單級雙吸清水離心泵使用說明】介紹SH型單級雙吸清水離心泵安裝、使用中所需注意的事項及常見故障的排除方法。
